Как защитить кабельную линию от внешних воздействий

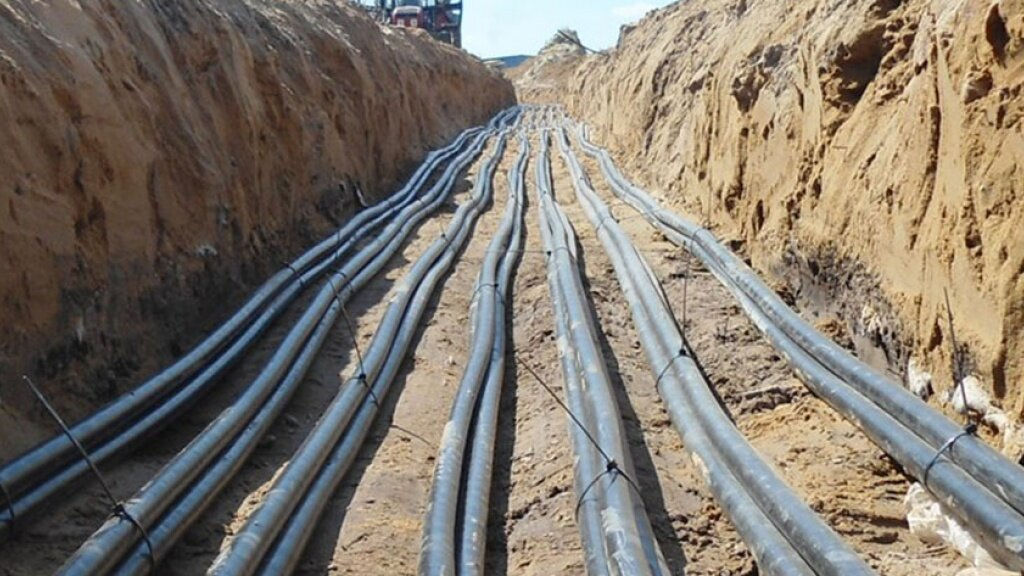

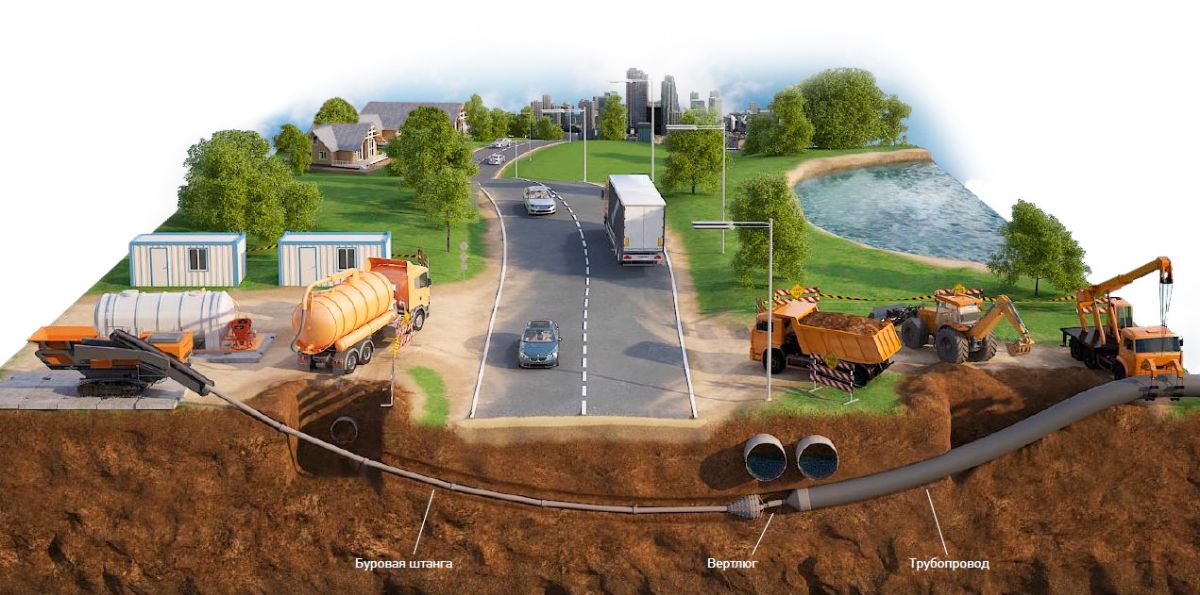

За время эксплуатации цельность кабелей может нарушиться вследствие воздействий различного характера – влаги, механического давления, попадания химических веществ. Хоть ряд кабелей бронированы, подобной защиты может не хватить, особенно при прокладке сети под водой и иные сложных участках. Стальная оболочка может погнуться, а при траншейной или бестраншейной прокладке линии требуется специальная защита.
Защитные конструкции
Защита кабелей бывает:
| Наименование | Характеристика |
|---|---|
| Лоток | Защищает от любых механических воздействий извне, если сеть прокладывается в нейтральной среде. Бывает монолитный и перфорированный, подойдёт при прокладке одно или многожильных проводов |
| Канал | Сделанный из нескольких ЖБ плит (профлистов), подойдёт силовым кабелям с любым напряжением |

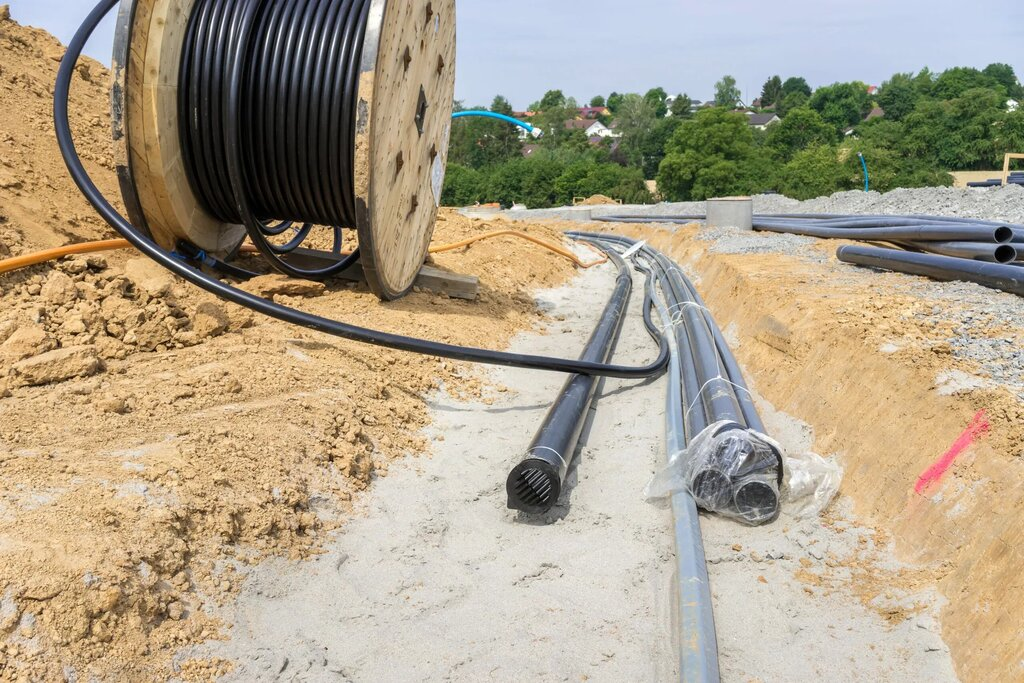

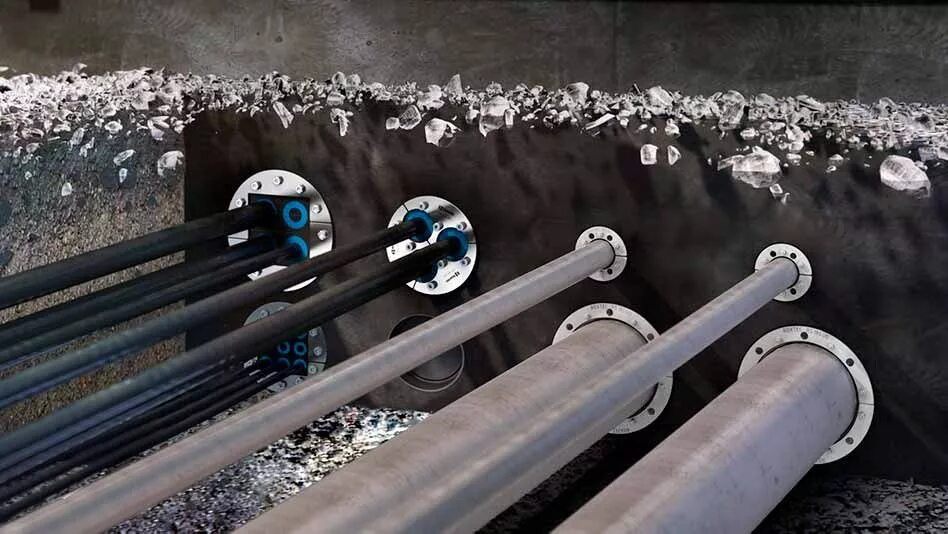

| Труба | Обеспечивает защиту локально, на одном участке, например, месте соединения двух кабелей или при протяжении через проходные отверстия. Внутри прокладываются полимерные трубы, снаружи – асбестовые или же металлические. Бывают монолитные конструкции или локальные (гофрированные), гибкие, принимают нужный угол расположения |
| Шахта | Используется, когда кабели прокладывают внутри зданий и иных строительных конструкций, обеспечивает защиту по всей своей протяжённости |
| Тоннель | Эстакада или галерея – крупногабаритная конструкция, внутри которой можно разместить 1-20 кабелей вместе с оборудованием на инженерные системы – вентиляции, водопровода и пр. |
Провода в домашних электросистемах защищают, поместив внутрь металлических или гофрированных труб, применением кабель – каналов, также специальных плинтусов. Решения простые в ограниченном пространстве без повышенных нагрузок при нейтральной окружающей среде.
Материалы изготовления
Защитные конструкции выполнены из следующих типов материалов, отличающихся характеристиками:
- Бетон – очень прочный, износостойкий, способен выдерживать серьёзные нагрузки. Используется при прокладке тоннелей и иных конструкций.
- Металл – эффективно защищает небронированные кабели, бывают монолитными и перфорированными – с небольшими отверстиями под вентиляцию и крепления сигналок. Покрывается краской или оцинковывается для предотвращения коррозии.
- Пластик – полимеры весят немного, легко монтировать, герметичные, не боятся воды. Менее устойчивы против механического воздействия, уступая металлу и бетону. Используются на внутреннем монтаже, реже под землёй или снаружи.
- Асбест и керамика – на уличные или подземные кабельные линии, особенно устойчивы против агрессивной среды.
Выбирая защиту, следует опираться на разные факторы – степень напряжения, схема линии, место прокладки, внешние условия, степень нагрузки и пр. Наиболее популярные металлические конструкции, подойдут на подземные, внутренние или наружные сети. Просто устанавливать, устойчивы против деформаций, прочные и защищают от большинства внешних воздействий. Единственное, требуют периодического обслуживания вроде нанесения антикоррозийного покрытия.
Преимущества и недостатки методов защиты
Следует оценить нюансы применения вышеописанных методов защиты перед выбором:
| Наименование | Плюсы | Минусы |
|---|---|---|
| Трубы и гофры | Недорого стоят, просты в монтаже, универсальны. | Ограниченная защита от агрессивных сред. |
| Короба (металлические и пластиковые) | Хорошая защита, устойчивы к внешним воздействиям. | Трудоемкий монтаж, относительно дорогие. |
| Кабельные лотки | Удобство эксплуатации, возможность размещения многих кабелей одновременно. | Требует много свободного пространства, необходима продуманная организация. |
| Оболочки и покрытия | Эффективны в стандартных и сложных средах, обеспечивают дополнительную защиту от агрессии. | Дорогие, сложны в монтаже. |
